Dobrý den,
rád bych se s vámi podělil o zkušenost s realizací regulace vytápění, ke které jsem byl přizván.
Jednoho dne mi volal známý, že byl na revizi plynového kotle a majitelé si stěžovali na Loxone regulaci, kterou jim “vnutil” kamarád.
Realizaci měli hotovu již rok a minulou zimu nemohli topit v krbu, protože jim vždy začal vodu v topném okruhu vařit.
Topný systém mají primárně plynovým kotlem a k němu paralelně výměník krbové vložky s vlastním oběhovým čerpadlem spínaným dle teploty na výstupu z výměníku.
Otopná tělesa jsou regulována Air Hlavicemi, teploty z místností snímány pomocí Komfortních senzorů Air a plynový kotel spínaný přes Air relé.

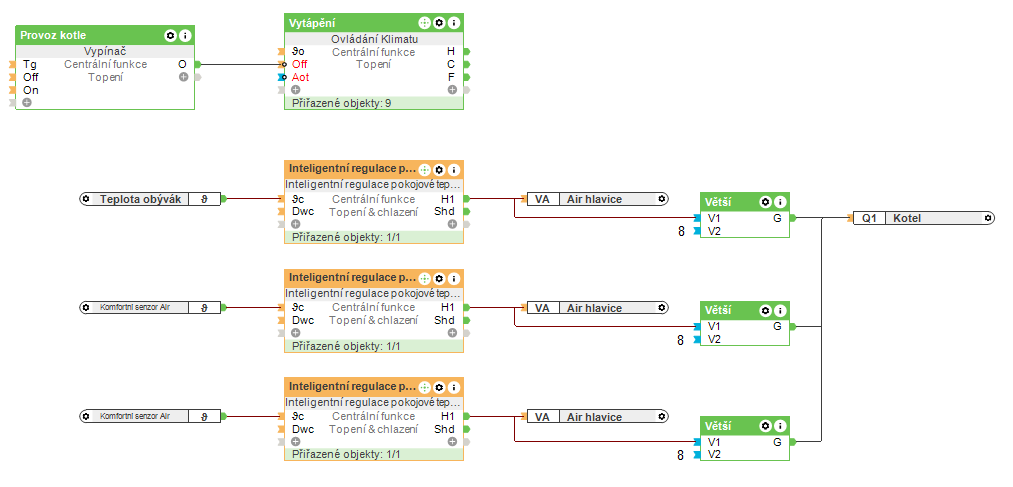

Dorazil jsem na místo, obstaral heslo a připojil se k Miniserveru a zjednodušeně viděl toto (částečně zjednodušeno):
Předchozí programátor vyřešil spínání kotle svou vlastní logikou, kdy pokud je alespoň jeden z ventilů otevřen na 80%, sepne relé kotle. To by teoreticky také jakž takž mohlo fungovat (komentáře si ponechám), ale problém nastal, pokud si majitelé zatopili v krbu. Teplota místností rázem vystoupala, Loxone ventily pozavíral a horká voda z výměníku krbu neměla kde předat teplo a začala se vařit.
Řešením takové situace je, aby v případě topení krbem, systém ponechal některé ventily otopných těles otevřené - ideálně přímo v obýváku, kde se krb nachází. Na první pohled bylo jasné, že je potřeba Loxone sdělit, že se topí krbem. Naštvaní majitelé samozřejmě odmítali jakékoliv další investice, takže bylo nutné najít řešení přímo na místě. Po konzultaci s majiteli o tom, jaké teploty v místnostech požadují jsem zjistil, že v ložnici není nutné topit více jak na 19°C a navíc tam tuto teplotu vyžadují stále. Komfortní senzor Air jsem tedy z této místnosti odebral a referenční teplotu napojil na samotný senzor v hlavici. Získaný Komfortní senzor jsem poté umístil za krb na nenápadné místo, kde teplota v případě hořícího krbu vystoupá na max. 45°C.

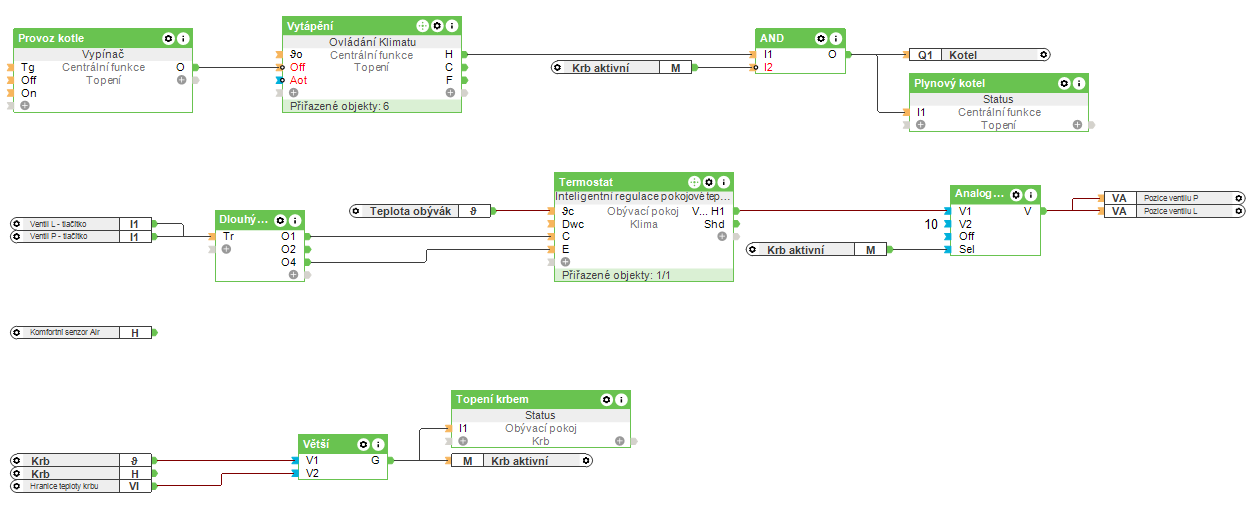

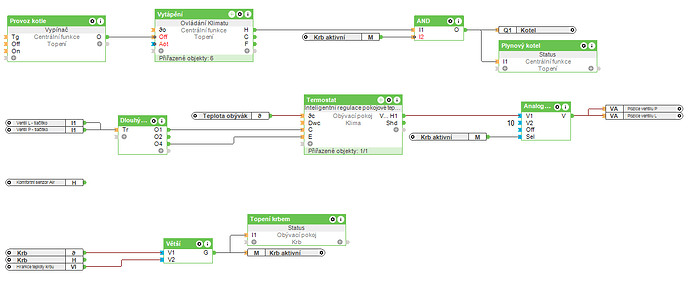

V logice Miniserveru jsem provedl úpravy:
- spínání relé kotle přímo blokem Ovládání klimatu
- definice proměnné “Krb aktivní”, která se nastaví do logické 1, pokud teplota za krbem překročí určitou teplotu (lze upravovat v aplikaci, nyní cca. 32°C)
- otevření ventilů na otopných tělesech v obýváku na 100%, pokud se topí krbem (pomocí analogového výběrového přepínače - když se netopí krbem, prochází hodnota z Inteligentního regulátoru teploty, pokud se topí, pak prochází pevně nastavená hodnota 10, tedy 100%)
Pokud jiné místnosti budou vyžadovat vytápění a bude se topit krbem, tak se do těchto otopných těles samozřejmě také dostane teplá voda již právě z výměníku krbu.
Nyní systém funguje bezvadně již 2 měsíce a majitelé jsou nadšeni.
